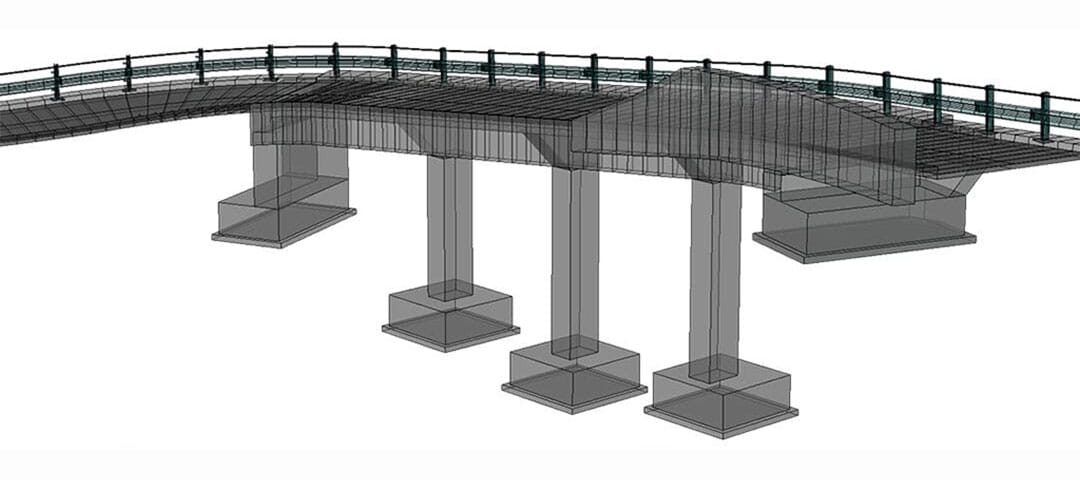

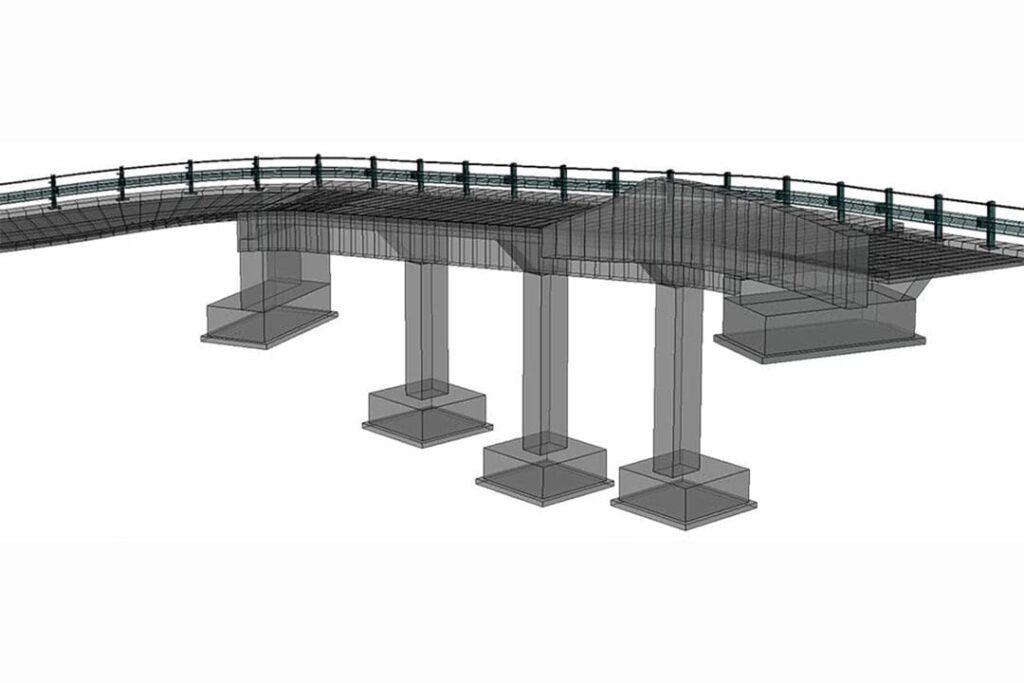

3D projektovanie inžinierskych stavieb: Kde sa využíva a ako prebieha

3D projektovanie inžinierskych stavieb spresňuje návrh a koordináciu náročných objektov.

Priestorový model odhaľuje kolízie a uľahčuje porovnanie variantov.

Proces vedie od vstupných dát cez model až po dokumentáciu pre realizáciu.

3D projektovanie inžinierskych stavieb sa využíva pri mostoch, cestách, železniciach aj ďalších líniových objektoch, kde treba zosúladiť zložitú geometriu, technické profesie a veľké množstvo údajov. Priestorový model umožňuje odhaliť kolízie ešte pred výstavbou, porovnať varianty a pripraviť presnejšie výkresy aj výkazy. Moderné projektovanie mostov tak už nestojí iba na samostatných dvojrozmerných podkladoch, ale na dátovom modeli, ktorý sa priebežne aktualizuje a sprístupňuje všetkým zapojeným odborníkom. Projektanti preto získavajú lepší prehľad o väzbách medzi jednotlivými časťami stavby a môžu presnejšie komunikovať navrhované riešenia.

Kde sa 3D projektovanie inžinierskych stavieb využíva

3D projektovanie inžinierskych stavieb nachádza uplatnenie pri návrhu nových objektov, rekonštrukciách aj rozširovaní dopravnej infraštruktúry. Využíva sa pri nadjazdoch, estakádach, tuneloch, oporných konštrukciách a pri úlohách, ktoré zahŕňa projektovanie líniových konštrukcií. Pri zložitej trase pomáha program na modelovanie mostov v 3D správne previazať os, niveletu, piliere, nosnú konštrukciu a napojenie na okolitý terén. Výsledkom je čitateľnejší návrh a lepšia predstava o tom, ako bude stavba fungovať v reálnom priestore. Takýto postup je užitočný najmä pri stavbách s náročným napojením na existujúcu cestnú alebo železničnú sieť.

Ako vzniká prvý digitálny model

Na začiatku sa zhromaždia geodetické podklady, údaje o území, požiadavky investora a technické obmedzenia. 3D projektovanie inžinierskych stavieb následne pokračuje vytvorením základnej geometrie a parametrických prvkov, ktorých rozmery a poloha sa dajú meniť bez manuálneho prekresľovania celého projektu. Pri mostoch môže byť užitočný softvér na projektovanie mostov, ktorý podporuje opakované postupy, kontrolu dát a automatizáciu návrhu mostov. Tím tak dokáže rýchlejšie preveriť viac možností a vybrať technicky aj ekonomicky vhodný variant.

Koordinácia profesií a kontrola návrhu

Po vytvorení modelu nasleduje koordinácia jednotlivých profesií a kontrola vzájomných väzieb. 3D projektovanie inžinierskych stavieb umožňuje spojiť konštrukčné, geotechnické a dopravné informácie v jednom prostredí. BIM software pre mosty môže niesť údaje o materiáloch, rozmeroch, etapách realizácie aj prvkoch určených na budúcu údržbu. V tejto fáze sa uplatňuje 3D modelovanie mostov aj návrh mostov 3D, pretože priestorové zobrazenie pomáha odhaliť problémové detaily skôr, než sa premietnu do výstavby. Zmeny sa zároveň jednoduchšie prenášajú do súvisiacich výstupov.

Od modelu k realizačnej dokumentácii

Z finálneho modelu možno vytvárať výkresy, rezy, pohľady, výkazy a podklady pre realizáciu. 3D projektovanie inžinierskych stavieb tým znižuje riziko rozdielov medzi jednotlivými časťami dokumentácie a zlepšuje komunikáciu medzi projektantom, investorom a zhotoviteľom. Softvér pre inžinierske stavby môže podporiť aj ďalšie využitie údajov počas výstavby a správy objektu. Kvalitný digitálny model však vždy potrebuje odbornú kontrolu, jasne nastavené procesy a presné vstupné dáta. Práve spojenie technických znalostí a vhodných nástrojov ako 3D projektovanie inžinierskych stavieb rozhoduje o tom, či bude výsledok spoľahlivý a prakticky využiteľný.
